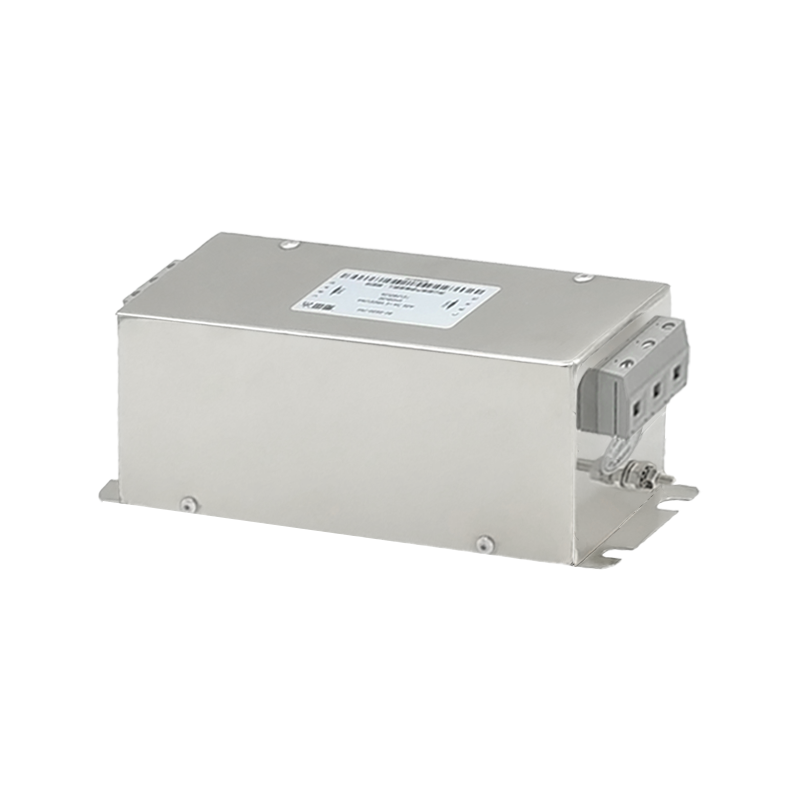

紧凑型三相三线线路滤波器
- 全系输出接线端采用端子式设计。
- 出色的衰减特性: 150 kHz 至 30 MHz。
- 出色的抗饱和性，电缆长度可达 50 m。
- 同类产品中最紧凑、最纤薄的设计。
产品概述 联系我们
特点和优点
- 极其紧凑和纤薄的滤波器设计。即使在可用安装空间很小的情况下也能实现无障碍安装。
- 新型安全的接线端子是可以快速、轻松的完成接线。
- FN 3258 滤波器按照 EN 55011 标准确保符合 Class A 限制，直至 50 米电缆长度以及更长。此外，它们还能显著地有助于满足 Class B 限制。
- FN 3258 滤波器安装在进线端，可以提高系统可靠性和抗干扰性。
- 具有出色抗饱和性和出色热性能的共模电感是 FN 3258 设计的重要组成部分。因此，即使在干扰很多和满载条件下，滤波器也能保持预期的滤波性能。
典型应用
- 三相变速电机驱动器、伺服驱动器、逆变器和转换器
- 能量转换设备（如机器或过程自动化设备）的应用
- 暖通空调设备、电梯、电源、UPS 和其他三相应用
电气参数
- 最大连续工作电压： 3x 480/277 VAC (FN 3258) 3x 520/300 VAC (FN 3258 H)
- 频率： DC 至 60Hz
- 额定电流： 7 至 180 A
- 过载能力： 4倍额定电流在设备接通瞬间 1.5倍额定电流持续1min，每小时一次
- 冷却方式： 自然冷却
- 防护等级： IP20
- 温度范围(运行和存储) -25°C to +100°C (25/100/21)
- 耐压测试 P –> E 2650 / 2750 VDC 2s (FN 3258 / FN 3258H) P –> P 2100 / 2250 VDC 2s (FN 3258 / FN 3258H)
- 设计标准： IEC/EN 60939;IEC EN 61000-6

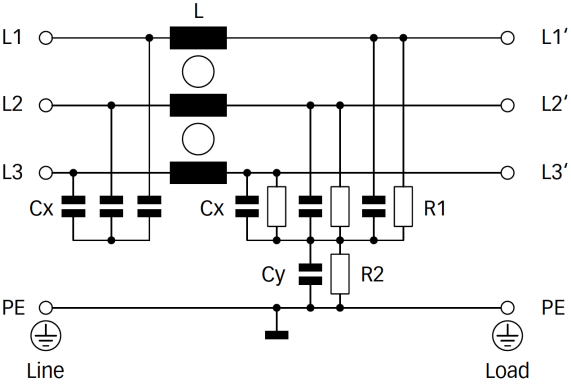

典型电气原理图
